Il calcolo della caduta di tensione di una reattanza CA con uscita in rame è un aspetto cruciale sia per gli ingegneri che per i progettisti di sistemi elettrici. In qualità di fornitore affidabile di reattori CA con uscita in rame, comprendo l'importanza di questo calcolo nel garantire le prestazioni ottimali dei sistemi elettrici. In questo post del blog ti guiderò attraverso il processo di calcolo della caduta di tensione di un reattore CA con uscita in rame, spiegando i fattori chiave coinvolti e fornendo approfondimenti pratici.
Comprendere le nozioni di base sui reattori CA con uscita in rame
Prima di approfondire il calcolo della caduta di tensione, è essenziale avere una chiara comprensione di cosa sia una reattanza CA con uscita in rame e come funzioni. Una reattanza CA con uscita in rame è un dispositivo elettrico progettato per introdurre induttanza in un circuito CA. Viene tipicamente utilizzato in varie applicazioni, come ad esempioReattore CA elettrico serie azionamento regolatore di filtraggio, per limitare i picchi di corrente, ridurre la distorsione armonica e migliorare la qualità dell'alimentazione complessiva del sistema.
La funzione principale di una reattanza CA con uscita in rame è quella di opporsi ai cambiamenti nel flusso di corrente immagazzinando energia nel suo campo magnetico. Quando una corrente alternata passa attraverso il reattore, crea un campo magnetico attorno agli avvolgimenti di rame. Questo campo magnetico induce una forza controelettromotrice (EMF) che si oppone alla variazione di corrente, provocando una caduta di tensione attraverso il reattore.
Fattori che influenzano la caduta di tensione in una reattanza CA con uscita in rame
Diversi fattori influenzano la caduta di tensione attraverso una reattanza CA con uscita in rame. Comprendere questi fattori è essenziale per un calcolo accurato della caduta di tensione. Ecco i fattori chiave da considerare:
1. Induttanza (L)
L'induttanza è una proprietà fondamentale di una reattanza CA con uscita in rame che determina la sua capacità di immagazzinare energia nel suo campo magnetico. Maggiore è il valore dell'induttanza, maggiore è l'opposizione ai cambiamenti nel flusso di corrente, con conseguente maggiore caduta di tensione. L'induttanza viene misurata in Henry (H) ed è generalmente specificata dal produttore del reattore.
2. Corrente (I)
La corrente che scorre attraverso la reattanza CA con uscita in rame è un altro fattore critico che influenza la caduta di tensione. Secondo la legge di Ohm per i circuiti induttivi, la caduta di tensione su un induttore è direttamente proporzionale alla corrente che lo attraversa. Pertanto, all'aumentare della corrente, aumenta anche la caduta di tensione attraverso il reattore.
3. Frequenza (f)
La frequenza della corrente CA è un fattore importante nel calcolo della caduta di tensione. La reattanza di un induttore, che misura la sua opposizione al flusso di corrente alternata, è direttamente proporzionale alla frequenza. All'aumentare della frequenza, aumenta anche la reattanza della reattanza CA con uscita in rame, determinando una caduta di tensione maggiore.
4. Resistenza (R)
Sebbene le reattanze CA con uscita in rame siano principalmente dispositivi induttivi, presentano anche una piccola resistenza a causa degli avvolgimenti in rame. Questa resistenza contribuisce alla caduta di tensione complessiva attraverso il reattore, soprattutto alle basse frequenze o quando la corrente è elevata. La resistenza del reattore è generalmente specificata dal produttore e viene misurata in ohm (Ω).
Calcolo della caduta di tensione di un reattore CA con uscita in rame
La caduta di tensione attraverso una reattanza CA con uscita in rame può essere calcolata utilizzando la seguente formula:
[ V = I \volte X_L ]
Dove:
- ( V ) è la caduta di tensione attraverso il reattore (in volt)
- ( I ) è la corrente che scorre attraverso il reattore (in ampere)
- ( X_L ) è la reattanza induttiva del reattore (in ohm)
La reattanza induttiva ( X_L ) può essere calcolata utilizzando la seguente formula:
[X_L = 2 \pifL]
Dove:
- ( f ) è la frequenza della corrente alternata (in hertz)
- ( L ) è l'induttanza del reattore (in Henry)
Per calcolare la caduta di tensione totale attraverso la reattanza CA con uscita in rame, compreso il componente di resistenza, è possibile utilizzare la seguente formula:
[ V_{totale} = I \volte \sqrt{R^2 + X_L^2} ]
Dove:
- ( V_{total} ) è la caduta di tensione totale attraverso il reattore (in volt)
- ( R ) è la resistenza del reattore (in ohm)
- ( X_L ) è la reattanza induttiva del reattore (in ohm)
Guida passo passo per il calcolo della caduta di tensione
Esaminiamo un esempio passo passo per illustrare come calcolare la caduta di tensione di una reattanza CA con uscita in rame.
Passaggio 1: determinare l'induttanza (L)
Innanzitutto, è necessario determinare il valore di induttanza del reattore CA con uscita in rame. Queste informazioni vengono generalmente fornite dal produttore del reattore. Per questo esempio, supponiamo che l'induttanza del reattore sia 0,01 H.
Passaggio 2: determinare la corrente (I)
Successivamente, è necessario determinare la corrente che scorre attraverso il reattore. Questo può essere misurato utilizzando un amperometro o calcolato in base al carico elettrico collegato al circuito. Per questo esempio, supponiamo che la corrente sia 10 A.
Passaggio 3: determinare la frequenza (f)
La frequenza della corrente CA è un fattore importante nel calcolo della caduta di tensione. Nella maggior parte delle applicazioni industriali, la frequenza è 50 Hz o 60 Hz. Per questo esempio, supponiamo che la frequenza sia 60 Hz.
Passaggio 4: calcolare la reattanza induttiva (X_L)
Utilizzando la formula ( X_L = 2 \pi f L ), possiamo calcolare la reattanza induttiva del reattore:
[ X_L = 2 \pi \volte 60 \volte 0,01 \circa 3,77 \Omega ]
Passaggio 5: determinare la resistenza (R)
La resistenza della reattanza CA con uscita in rame è generalmente specificata dal produttore. Per questo esempio, supponiamo che la resistenza sia 0,1 Ω.
Passaggio 6: calcolare la caduta di tensione totale (V_{total})
Utilizzando la formula ( V_{total} = I \times \sqrt{R^2 + X_L^2} ), possiamo calcolare la caduta di tensione totale attraverso il reattore:
[ V_{totale} = 10 \times \sqrt{0,1^2 + 3,77^2} \circa 37,72 V]
Pertanto, la caduta di tensione totale attraverso la reattanza CA con uscita in rame in questo esempio è di circa 37,72 volt.
Considerazioni pratiche e suggerimenti
Quando si calcola la caduta di tensione di una reattanza CA con uscita in rame, è importante considerare i seguenti aspetti pratici:
- Effetti della temperatura:La resistenza degli avvolgimenti in rame nel reattore può aumentare con la temperatura. Pertanto, è importante considerare la temperatura operativa del reattore quando si calcola la caduta di tensione.
- Distorsione armonica:Nelle applicazioni reali, la corrente CA può contenere armoniche, che possono influenzare la caduta di tensione attraverso il reattore. È importante considerare il contenuto armonico della corrente quando si calcola la caduta di tensione.
- Tolleranza del reattore:I valori di induttanza e resistenza specificati dal produttore del reattore possono avere una certa tolleranza. È importante tenere conto di questa tolleranza quando si calcola la caduta di tensione per garantire risultati accurati.
Importanza del calcolo accurato della caduta di tensione
Il calcolo accurato della caduta di tensione è essenziale per garantire il corretto funzionamento dei sistemi elettrici. Ecco alcuni motivi principali per cui è importante un calcolo accurato della caduta di tensione:
- Prestazioni del sistema:Un'eccessiva caduta di tensione può comportare una riduzione delle prestazioni del sistema, ad esempio una diminuzione dell'efficienza del motore, un aumento del consumo di energia e un guasto prematuro delle apparecchiature. Calcolando accuratamente la caduta di tensione, è possibile garantire che l'impianto elettrico funzioni entro l'intervallo di tensione specificato, massimizzandone le prestazioni e l'affidabilità.
- Qualità dell'energia:La caduta di tensione può anche influenzare la qualità dell'energia del sistema elettrico. Un'eccessiva caduta di tensione può causare abbassamenti di tensione, sfarfallio e altri problemi di qualità dell'alimentazione, che possono interrompere il funzionamento di apparecchiature sensibili. Calcolando accuratamente la caduta di tensione, è possibile adottare misure adeguate per migliorare la qualità dell'alimentazione del sistema.
- Sicurezza:In alcuni casi, un'eccessiva caduta di tensione può rappresentare un pericolo per la sicurezza. Ad esempio, se la caduta di tensione su un reattore è troppo elevata, può causare surriscaldamento, che può portare a incendi o scosse elettriche. Calcolando accuratamente la caduta di tensione, è possibile garantire che l'impianto elettrico funzioni in modo sicuro e affidabile.
Altri reattori correlati
Oltre ai reattori CA con uscita in rame, esistono altri tipi di reattori comunemente utilizzati nei sistemi elettrici, come ad esempioFiltro DVDTEReattore CC. Questi reattori hanno funzioni e applicazioni diverse, ma i principi di calcolo della caduta di tensione sono simili.

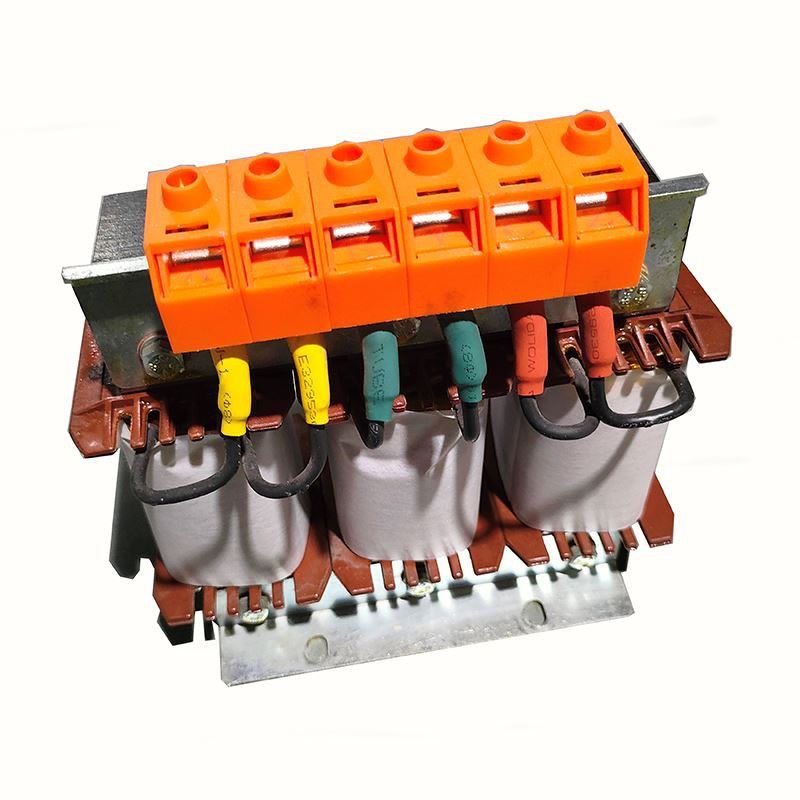

Un filtro DVDT è progettato per limitare la velocità di variazione della tensione (dv/dt) in un circuito elettrico. Viene generalmente utilizzato negli azionamenti a frequenza variabile (VFD) per proteggere il motore da picchi di tensione e altri disturbi elettrici. La caduta di tensione attraverso un filtro DVDT può essere calcolata utilizzando gli stessi principi di un reattore CA con uscita in rame.

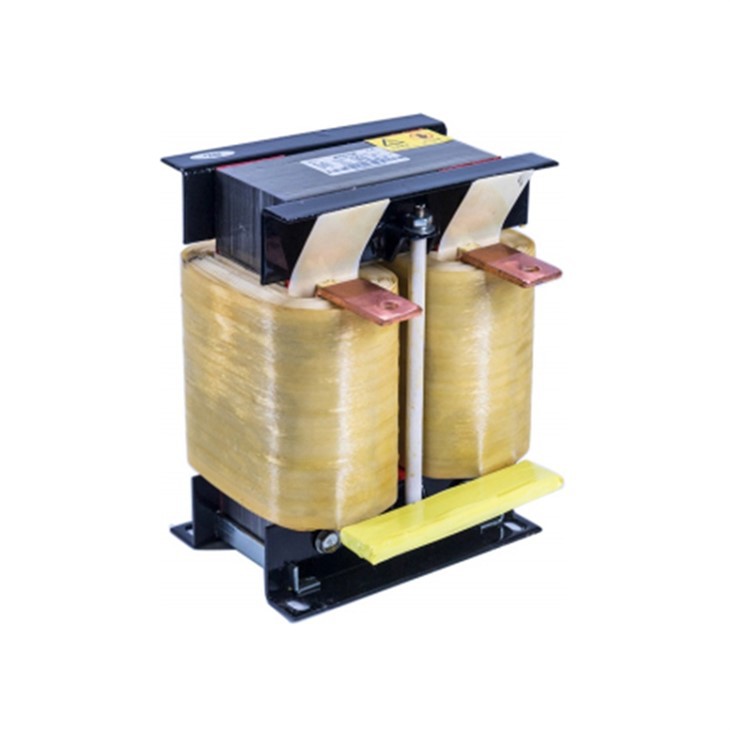

Una reattanza CC viene utilizzata nei circuiti CC per limitare i picchi di corrente e migliorare la qualità dell'alimentazione del sistema. È comunemente utilizzato nei circuiti raddrizzatori, nei sistemi di ricarica delle batterie e in altre applicazioni CC. La caduta di tensione su un reattore CC può essere calcolata utilizzando la legge di Ohm, poiché la reattanza di un reattore CC è zero.
Conclusione
Il calcolo della caduta di tensione di una reattanza CA con uscita in rame è un aspetto importante della progettazione e del funzionamento del sistema elettrico. Comprendendo i fattori chiave che influenzano la caduta di tensione e seguendo il processo di calcolo passo dopo passo, è possibile determinare con precisione la caduta di tensione attraverso il reattore e garantire prestazioni ottimali del proprio sistema elettrico.
In qualità di fornitore di reattori CA con uscita in rame, mi impegno a fornire prodotti di alta qualità e supporto tecnico ai nostri clienti. Se avete domande o avete bisogno di assistenza con il calcolo della caduta di tensione o con la selezione del reattore, non esitate a contattarci per l'approvvigionamento e ulteriori discussioni. Saremo lieti di collaborare con voi per soddisfare le vostre esigenze di impianto elettrico.
