Ehilà! Come fornitore di reattori DC, mi viene spesso chiesto come progettare un reattore DC per un sistema di alimentazione specifico. È un argomento piuttosto complesso, ma lo abbatterò per te in un modo facile da capire.
Comprensione delle basi dei reattori DC
Per prima cosa, parliamo di cosa sia un reattore DC. Un reattore DC, come suggerisce il nome, è un dispositivo utilizzato nei sistemi di alimentazione DC. Viene utilizzato principalmente per limitare il tasso di variazione della corrente, ridurre le armoniche e migliorare la stabilità del sistema di alimentazione. Pensalo come un poliziotto per il traffico per la corrente elettrica, tenendo tutto sotto controllo e scorre senza intoppi.
Ora, prima di iniziare a progettare un reattore DC, devi avere una chiara comprensione dei requisiti specifici del tuo sistema di alimentazione. Ciò include cose come la tensione nominale, la corrente nominale e la distorsione armonica consentita. Questi parametri determineranno la dimensione, la forma e le prestazioni del reattore DC.
Passaggio 1: definire i requisiti del sistema di alimentazione
Il primo passo nella progettazione di un reattore DC è definire i requisiti del sistema di alimentazione. Ciò comporta la raccolta di informazioni sulle caratteristiche elettriche del sistema, come il livello di tensione, la capacità di corrente e il tipo di carico. È inoltre necessario considerare le condizioni operative, come la temperatura ambiente e l'altitudine.
Ad esempio, se stai progettando un reattore a. Il tipo di carico conta anche. Se è un carico non lineare, come un raddrizzatore, genererà armoniche e il reattore DC deve essere progettato per gestire queste armoniche in modo efficace.
Passaggio 2: calcola il valore di induttanza
Dopo aver definito i requisiti del sistema di alimentazione, il passo successivo è calcolare il valore di induttanza del reattore DC. Il valore di induttanza è cruciale in quanto determina la capacità del reattore di limitare la corrente e ridurre le armoniche.
La formula per il calcolo dell'induttanza dipende dall'applicazione specifica e dai requisiti. In generale, per un reattore DC utilizzato per limitare la corrente di invoscio, l'induttanza può essere calcolata in base al fattore di limitazione della corrente desiderato e all'impedenza del sistema.
Per il filtro armonico, l'induttanza viene calcolata per risuonare a una frequenza specifica per attenuare le armoniche. È possibile utilizzare software di ingegneria elettrica o calcolatori online per eseguire questi calcoli in modo accurato.
Passaggio 3: selezionare il materiale core
Il materiale principale del reattore DC svolge un ruolo significativo nelle sue prestazioni. Sono disponibili diversi tipi di materiali principali, ciascuno con i propri vantaggi e svantaggi.
- Core di ferro: I nuclei di ferro sono comunemente usati perché hanno un'elevata permeabilità magnetica, il che significa che possono conservare una grande quantità di energia magnetica. Tuttavia, hanno anche perdite di base più elevate, specialmente alle alte frequenze.
- Nucleo d'aria: I nuclei ad aria hanno perdite di core molto basse e sono adatti per applicazioni ad alta frequenza. Ma hanno una permeabilità magnetica inferiore, quindi richiedono più giri di filo per ottenere lo stesso valore di induttanza.
Quando si seleziona il materiale principale, è necessario considerare fattori come la frequenza operativa, la valutazione di potenza e il costo.
Passaggio 4: determinare il numero di curve e la dimensione del filo
Dopo aver selezionato il materiale core, è necessario determinare il numero di giri di filo e la dimensione del filo. Il numero di turni è direttamente correlato al valore di induttanza. Più svolte generalmente comportano una maggiore induttanza.
La dimensione del filo, d'altra parte, è determinata dalla corrente di carico del reattore. È necessario scegliere una dimensione del filo in grado di gestire la corrente nominale senza surriscaldamento. È possibile utilizzare le tabelle del manometro standard per selezionare la dimensione del filo appropriata in base alla valutazione di corrente.
Passaggio 5: considera il metodo di raffreddamento
I reattori DC generano calore durante il funzionamento, specialmente quando gestiscono correnti elevate. Quindi, è importante considerare un metodo di raffreddamento adeguato.
- Raffreddamento naturale: Questo è il metodo più semplice e più economico. Si basa sulla convezione naturale dell'aria per dissipare il calore. Tuttavia, potrebbe non essere sufficiente per i reattori ad alta potenza.
- Raffreddamento ad aria forzata: In questo metodo, i ventilatori vengono utilizzati per far esplodere l'aria sul reattore per aumentare la velocità di trasferimento del calore. È più efficace del raffreddamento naturale ma richiede potenza e manutenzione aggiuntive.
- Raffreddamento liquido: Il raffreddamento liquido è il metodo più efficiente, soprattutto per i reattori di potenza molto elevata. Utilizza un refrigerante liquido, come acqua o olio, per assorbire e trasferire il calore dal reattore.
Passaggio 6: progettare il recinto
Il recinto del reattore DC è importante per la protezione e la sicurezza. Dovrebbe essere progettato per proteggere il reattore da fattori ambientali come polvere, umidità e danni meccanici.
Il recinto dovrebbe anche fornire una ventilazione adeguata per consentire la dissipazione del calore. È possibile scegliere tra diversi tipi di recinti, come recinti metallici per una migliore schermatura elettromagnetica o recinti di plastica a costi inferiori.
Le nostre offerte di prodotti

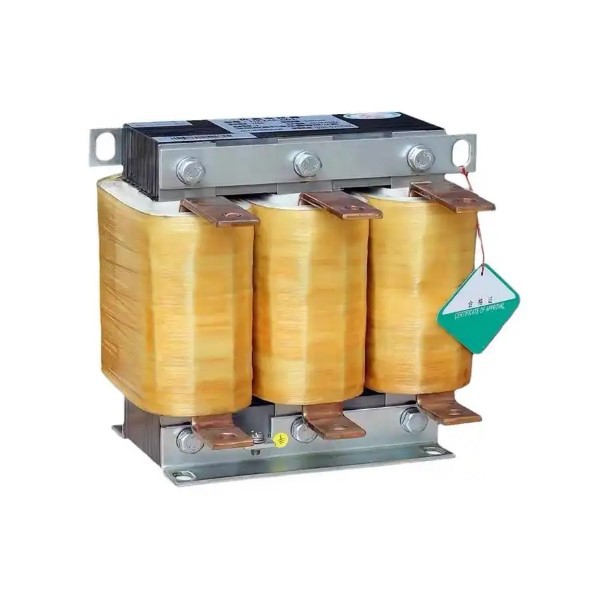

Nella nostra azienda offriamo una vasta gamma di reattori DC progettati per soddisfare le esigenze specifiche dei diversi sistemi di alimentazione. Abbiamo anche altri prodotti correlati come ilReattore AC in uscita in alluminioe ilRiscaldamento elettrico Reattore AC Shunt in ingresso parallelo. Puoi controllare il nostroReattore DCPagina del prodotto per maggiori dettagli.
Conclusione
La progettazione di un reattore DC per un sistema di alimentazione specifico è un processo a più fasi che richiede una buona comprensione dei principi di ingegneria elettrica e dei requisiti specifici del sistema di alimentazione. Seguendo i passaggi sopra descritti, è possibile progettare un reattore DC che soddisfi le prestazioni, l'affidabilità e i requisiti di sicurezza del tuo sistema di alimentazione.
Se sei interessato ai nostri reattori DC o hai domande sul processo di progettazione, sentiti libero di contattarci. Siamo sempre felici di aiutarti a trovare la soluzione giusta per le esigenze del tuo sistema di alimentazione.
Riferimenti
- Sistemi di alimentazione elettrica di Grainger e Stevenson
- Power Electronics: convertitori, applicazioni e design di Mohan, Undelance e Robbins
