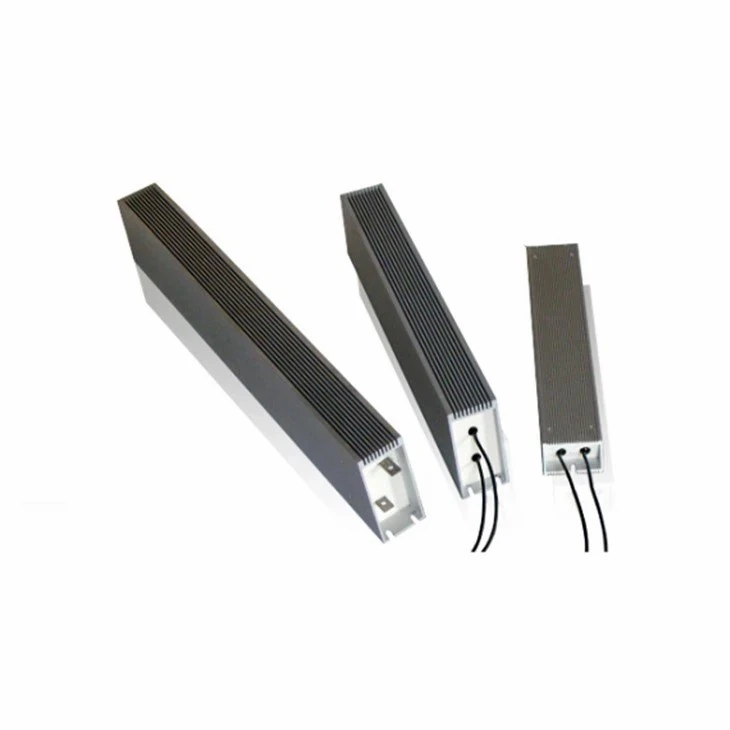

Resistore a filo avvolto

Future (Suzhou) Electronic Technology è specializzata nello sviluppo e nella produzione di resistori, filtri, induttori, unità di frenatura, unità di recupero di energia e trasformatori. Con anni di esperienza nella collaborazione con le principali fabbriche, lavoriamo perfettamente con clienti di tutte le dimensioni. Ci dedichiamo alla ricerca e all'innovazione dei prodotti, offrendo prodotti altamente competitivi per settori quali macchinari industriali, nuove energie e trasporto ferroviario, insieme a soluzioni complete e un servizio eccezionale.

Ampia cooperazione
In Cina serviamo oltre mille clienti con un fatturato annuo che raggiunge i 30 milioni. Attraverso Alibaba International Station, siamo entrati in contatto con numerosi clienti globali. In Tailandia, abbiamo collaborato con più di trenta aziende, generando profitti milionari. I nostri prodotti sono venduti anche nelle Filippine, in Malesia, in Indonesia e in altri paesi.

Ampia gamma di applicazioni
I nostri prodotti sono ampiamente utilizzati in vari settori. Ad esempio, nel settore delle nuove energie, contribuiscono a generare energia pulita. Nel trasporto ferroviario, garantiscono operazioni fluide ed efficienti. Nei macchinari industriali migliorano le prestazioni e l'affidabilità. Innoviamo continuamente per soddisfare le esigenze di questi settori e fornire loro soluzioni di alta qualità.

Ampia gamma di prodotti
La nostra gamma di prodotti è diversificata e comprende resistori, unità di frenatura, reattori, filtri, trasformatori e dispositivi di recupero energetico. Ogni prodotto è progettato per soddisfare le esigenze specifiche del settore, garantendo prestazioni e affidabilità ottimali. Ci concentriamo sull'innovazione per migliorare la funzionalità delle nostre offerte e fornire soluzioni complete ai nostri clienti.

Esperienza ricca
Abbiamo una vasta esperienza, avendo collaborato per molti anni con importanti aziende. Questa esperienza ci consente di lavorare senza problemi con clienti di tutte le dimensioni. La nostra adattabilità e competenza garantiscono collaborazioni fluide, soddisfacendo in modo efficace le diverse esigenze dei clienti.

I resistori a filo avvolto, costruiti avvolgendo un filo in lega di nichel-cromo o manganese-rame a bassa resistività su scheletri isolanti realizzati con materiali come ceramica o plastica, sono disponibili in tipi fissi e variabili. Questi resistori sono noti per la loro stabilità, resistenza al calore e valori di resistenza precisi, sebbene siano costosi. Utilizzati principalmente in apparecchiature mediche, questi resistori non sono generalmente richiesti per i caricabatterie standard se non per riferimenti di tensione specifici. Questo perché i circuiti del caricabatterie, essendo alimentatori a commutazione SMPS, dispongono di circuiti di generazione di segnali finali ad alta tensione ad alta richiesta che non possono utilizzare resistori a filo avvolto a causa di potenziali problemi di sovraeccitazione e fluttuazione. Solo i circuiti di riferimento del campionamento finale a bassa tensione sono compatibili con i resistori a filo avvolto.

Telecomunicazioni
Sistemi di commutazione telefonica:Nei sistemi di commutazione telefonica, i resistori a filo avvolto vengono utilizzati per bilanciare corrente e tensione, garantendo una trasmissione stabile del segnale.
Attrezzature audio e video:I resistori a filo avvolto nelle apparecchiature audio e video regolano il volume e la luminosità dell'immagine, fornendo esperienze di controllo precise all'utente.

Industria informatica
Gestione energetica:Negli alimentatori per computer, i resistori a filo avvolto limitano la corrente e dividono la tensione, proteggendo i componenti elettronici sensibili.
Circuiti di interfaccia:I circuiti interni di interfaccia del computer utilizzano resistori a filo avvolto per la conversione del segnale e il bilanciamento della corrente, garantendo l'affidabilità della trasmissione dei dati.

Attrezzature mediche
Dispositivi Elettronici Medici:I resistori a filo avvolto negli strumenti diagnostici medici come le macchine ECG e i dispositivi a ultrasuoni regolano con precisione la corrente e la tensione, garantendo un funzionamento stabile e accurato.
Attrezzatura per elettrofisiologia:Nei dispositivi elettrofisiologici, i resistori a filo avvolto controllano l'intensità e la durata delle correnti di stimolazione.

Difesa e Spazio
Comunicazioni militari:I resistori a filo avvolto nelle apparecchiature di comunicazione militare vengono utilizzati per la crittografia e la decrittografia del segnale, migliorando la sicurezza della comunicazione.
Sistemi satellitari:Nei satelliti, i resistori a filo avvolto regolano e controllano la tensione e la corrente di uscita dei pannelli solari.

Automazione industriale
Strumenti sensore:Nell'automazione industriale, i sensori e gli strumenti di misura utilizzano resistori a filo avvolto per misurazioni precise di corrente e tensione, fornendo dati accurati.
Bilanciamento corrente e tensione:Nei sistemi di controllo industriale, i resistori a filo avvolto bilanciano corrente e tensione, garantendo un funzionamento stabile del sistema.

Sistemi di alimentazione
Commutatori fuori circuito del trasformatore:Nei trasformatori di commutazione sotto carico, i resistori a filo avvolto fungono da resistenze di transizione per prevenire la formazione di archi durante la commutazione delle prese.
Rilevamento corrente:Nei sistemi di alimentazione, i resistori a filo avvolto rilevano e monitorano la corrente, salvaguardando la sicurezza della rete.

Trasporti
Elettronica automobilistica:Nei sistemi elettronici automobilistici, i resistori a filo avvolto controllano la corrente, proteggendo i circuiti dai danni da sovraccarico.
Sistemi ferroviari:I resistori a filo avvolto nei sistemi di segnalamento ferroviario controllano la trasmissione e l'elaborazione del segnale, garantendo la sicurezza delle operazioni ferroviarie.

Test e misurazioni
Test di laboratorio:Nelle apparecchiature di misurazione di precisione da laboratorio, i resistori a filo avvolto stabiliscono standard accurati di corrente e tensione per misurazioni precise.
Ricerca scientifica:Nella ricerca scientifica, i resistori a filo avvolto aiutano nella costruzione di circuiti sperimentali e nel controllo preciso dei parametri, supportando la scoperta scientifica e l'innovazione tecnologica.

Elettronica di consumo
Elettrodomestici:Negli elettrodomestici come televisori e sistemi audio, i resistori a filo avvolto controllano il volume e altre funzioni dell'interfaccia utente.
Case intelligenti:Nei sistemi di casa intelligente, i resistori a filo avvolto regolano l’illuminazione, la temperatura e altri parametri ambientali, migliorando il comfort abitativo.

Circuiti ad alta frequenza
Applicazioni RF:Sebbene i resistori a filo avvolto abbiano scarse caratteristiche ad alta frequenza, possono comunque essere utilizzati per l'adattamento dell'impedenza e l'attenuazione del segnale in specifiche applicazioni RF.
Formazione di impulsi:Nei circuiti di formazione degli impulsi, i resistori a filo avvolto controllano la forma e l'ampiezza degli impulsi, garantendo la precisione del segnale.

Doppio filo
Vantaggi
Induttanza ridotta:I doppi fili nell'avvolgimento a doppio filo creano campi magnetici opposti, riducendo al minimo l'autoinduttanza. Questa caratteristica rende i resistori adatti per applicazioni ad alta frequenza in cui l'induttanza può causare problemi come sfasamenti e distorsioni del segnale.
Idoneità per applicazioni di precisione:Grazie all'induttanza ridotta, i resistori a doppio filo avvolto sono ideali per strumenti di precisione che richiedono valori di resistenza accurati senza interferenze da parte delle proprietà induttive.

Svantaggi
Aumento della capacità parassita:La stretta vicinanza dei doppi filamenti aumenta la capacità parassita tra di loro, influenzando le prestazioni, soprattutto a frequenze più elevate dove la reattanza capacitiva gioca un ruolo più significativo.
Sfide nella selezione dei materiali:Per combattere gli effetti della capacità parassita, è fondamentale scegliere il giusto materiale di substrato con una costante dielettrica bassa. Questo requisito può limitare le opzioni relative ai materiali e potenzialmente aumentare i costi.

Considerazioni sulla progettazione
Materiale del substrato:La selezione di un substrato con una costante dielettrica bassa può aiutare a ridurre la capacità parassita, mantenendo le prestazioni del resistore a frequenze più elevate.
Spaziatura tra le svolte:I progettisti possono regolare lo spazio tra le spire per diminuire l'effetto capacitivo, ottimizzando ulteriormente il resistore per applicazioni ad alta frequenza.

Avvolgimento semplice su bobina piatta
Panoramica
L'avvolgimento semplice su un formatore a bobina piatta è un metodo alternativo utilizzato per ridurre la capacità e l'induttanza nei resistori a filo avvolto, risolvendo le limitazioni riscontrate con l'avvolgimento a doppio filo.

Come funziona
Bobina piatta precedente:Il resistore è avvolto su una scheda o substrato piatto e sottile, consentendo di posizionare i fili strettamente insieme sui lati anteriore e posteriore.
Riduzione dell'induttanza:Quando la corrente scorre attraverso il resistore, i campi magnetici opposti generati dai fili sulla parte anteriore e posteriore si annullano a vicenda. Questa cancellazione riduce significativamente l'induttanza complessiva del resistore.
Minimizzazione della capacità:La stretta vicinanza dei fili sulla bobina piatta aiuta a ridurre la capacità parassita rispetto all'avvolgimento a doppio filo, poiché i campi elettrici opposti hanno meno spazio per sviluppare forti effetti capacitivi.

Vantaggi
Prestazioni ad alta frequenza migliorate:Con induttanza e capacità ridotte, i resistori che utilizzano questo metodo di avvolgimento funzionano meglio a frequenze più elevate.
Efficienza nei circuiti di precisione:La cancellazione bilanciata dei campi magnetici è fondamentale per gli strumenti di misura di precisione e altri dispositivi sensibili in cui la coerenza della resistenza è vitale.

Considerazioni
Spessore del substrato:Più sottile è la bobina piatta, più efficace è la cancellazione dei campi magnetici, riducendo ulteriormente l'induttanza. Tuttavia, substrati molto sottili potrebbero compromettere la stabilità meccanica.
Posizionamento del filo:Il posizionamento preciso dei fili sul primo è essenziale per garantire che i campi opposti si annullino a vicenda.

Avvolgimento di Ayrton-Perry
Scopo
L'avvolgimento Ayrton-Perry è progettato per circuiti che richiedono induttanza e capacità estremamente basse, rendendolo ideale per applicazioni ad alta precisione.

Come funziona
Doppi avvolgimenti:Questo metodo utilizza due avvolgimenti separati con direzioni di corrente opposte posizionati strettamente insieme.
Riduzione dell'induttanza:Le correnti opposte creano campi magnetici che si annullano a vicenda, eliminando virtualmente l'autoinduttanza.
Minimizzazione della capacità:I punti di incrocio dei due avvolgimenti sono mantenuti allo stesso potenziale, il che riduce la capacità parassita.

Vantaggi
Induttanza ultrabassa:L'opposizione unica dei doppi avvolgimenti garantisce che l'autoinduttanza sia quasi eliminata, fondamentale per misurazioni sensibili e ad alta frequenza.
Capacità ridotta:Mantenendo lo stesso potenziale nei punti di incrocio, la capacità parassita viene notevolmente ridotta, migliorando le prestazioni alle frequenze più elevate.

Applicazioni
Strumenti di precisione:Ideale per applicazioni di resistenza di precisione in cui sono richieste induttanza e capacità minime, come negli strumenti di laboratorio e nelle apparecchiature audio ad alta fedeltà.
Circuiti sensibili:Utile nei circuiti in cui anche piccole variazioni di induttanza o capacità potrebbero influire sulle prestazioni, come in alcuni dispositivi di comunicazione e strumenti di ricerca scientifica.

Sfide di progettazione
Complessità di avvolgimento:Il processo di disposizione di due avvolgimenti con correnti opposte e di gestione dei loro punti di incrocio richiede una lavorazione artigianale precisa.
Selezione del materiale:La scelta di materiali che mantengano proprietà stabili in condizioni variabili è essenziale per preservare i vantaggi dell'avvolgimento Ayrton-Perry.
